Muchos fabricantes enfrentan el mismo problema: herramientas de corte, matrices y punzones que se desgastan antes de lo esperado, generando reafilados frecuentes, tiempos muertos y costos que se acumulan mes a mes. Una alternativa cada vez más adoptada en la manufactura industrial es el recubrimiento PVD (deposición física de vapor), una tecnología que modifica la superficie de la herramienta a nivel atómico para extender su vida útil.
En este artículo explicamos qué es el recubrimiento PVD, cómo funciona su proceso, los principales tipos disponibles —TiN, CrN y recubrimientos especializados como Alpha Coating— sus beneficios comprobados y cómo se compara frente al cromado tradicional.
Conclusiones Clave
- PVD forma una capa micrométrica (2-5 micrones) sin alterar las dimensiones de la pieza.
- TiN, CrN y recubrimientos especializados como Alpha Coating ofrecen propiedades específicas según la aplicación.
- El Alpha Coating de Surface Solutions ha permitido producir hasta 6 veces más piezas antes de requerir reafilado.
- A diferencia del cromado, el PVD no usa baños químicos tóxicos y ofrece mayor dureza superficial.
- Los costos varían según tamaño de pieza, tipo de recubrimiento y volumen de producción.
¿Qué es el Recubrimiento PVD?
El recubrimiento PVD (deposición física de vapor) es un proceso que vaporiza un metal sólido dentro de una cámara de vacío y lo deposita átomo por átomo sobre la superficie de una pieza. El resultado no es una capa gruesa como la de una pintura o un chapado tradicional, sino una modificación de las propiedades superficiales del metal.
En Surface Solutions, por ejemplo, el espesor típico de un recubrimiento PVD es de apenas 0.0001" a 0.0002" (2 a 5 micrones), una fracción del grosor de un cabello humano. Esta delgadez es clave: el recubrimiento añade dureza, resistencia al desgaste y protección contra la corrosión sin alterar las tolerancias dimensionales de piezas de precisión como instrumentos médicos o componentes de moldeo por inyección.
Un Proceso con Décadas de Desarrollo Industrial
La deposición al vacío no es una tecnología nueva. Oerlikon Balzers fundó su primera planta de recubrimiento al vacío en 1946.
Para 1977, la empresa ya había multiplicado por cuatro la vida útil de herramientas de conformado recubiertas con TiN, lo que llevó al lanzamiento comercial de su primer producto PVD en 1978, según documenta Oerlikon Balzers en su historial de hitos. Desde entonces, el proceso se ha refinado para cubrir prácticamente toda la industria metalmecánica.
¿Por Qué Cambia el Color del Recubrimiento?
El color final —dorado, gris, negro o bronce, según el tipo— depende de:
- El metal de sacrificio utilizado (titanio, cromo, aluminio)
- El gas reactivo introducido en la cámara (nitrógeno, entre otros)
- El tiempo de exposición
- La temperatura del proceso
A diferencia del galvanizado, que sumerge la pieza en un baño electrolítico, o la pintura, que se adhiere mecánicamente a la superficie, el PVD es un proceso seco que no utiliza químicos tóxicos ni genera residuos líquidos peligrosos. La adherencia ocurre a nivel atómico, lo que produce una unión más resistente que cualquier recubrimiento aplicado por métodos convencionales.

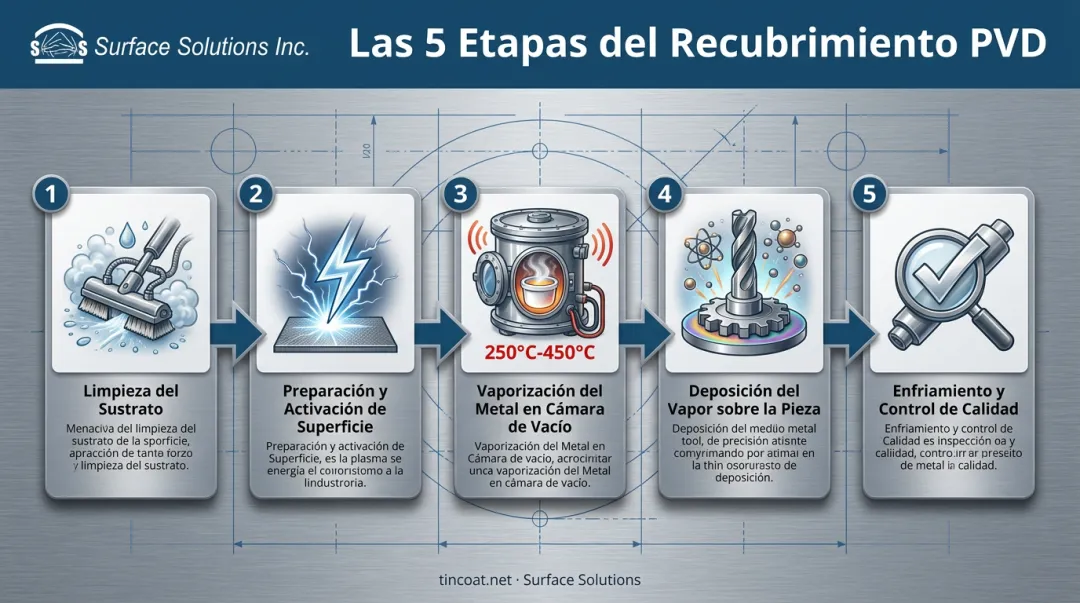

¿Cómo Funciona el Proceso de Recubrimiento PVD?
Aunque cada proveedor ajusta parámetros según el tipo de pieza y recubrimiento, el proceso PVD sigue una secuencia general de cinco etapas:
- Limpiar el sustrato. La pieza debe quedar libre de aceites, óxidos y contaminantes. Residuos superficiales, incluyendo óxidos o recast de EDM, impiden una adhesión correcta, por lo que este paso es crítico.
- Preparar y activar la superficie. Mediante grabado con plasma o bombardeo iónico se activa la superficie a nivel molecular, mejorando la adherencia posterior.
- Vaporizar el material de recubrimiento. Dentro de una cámara de alto vacío, el metal (titanio, cromo u otros) se vaporiza mediante evaporación térmica o pulverización catódica. Los procesos típicos operan entre 250°C y 450°C, muy por debajo de las temperaturas que exige el CVD.
- Depositar el vapor sobre la pieza. El vapor metálico ionizado reacciona con un gas reactivo, generalmente nitrógeno, formando el nitruro correspondiente (TiN, CrN, etc.). Como el proceso es direccional, las piezas rotan dentro de la cámara para lograr una cobertura uniforme.
- Enfriar y controlar la calidad. Tras la deposición, las piezas se enfrían de forma controlada y se verifican espesor, adherencia y uniformidad antes de la entrega.
En Surface Solutions, este proceso completo se ejecuta a temperaturas de 700°F a 800°F (aproximadamente 371°C-427°C), trabajando exclusivamente con piezas metálicas de una sola pieza (sin ensambles ni insertos plásticos) para garantizar resultados consistentes en cada lote.
Tipos de Recubrimientos PVD y sus Aplicaciones Industriales
Principales Tipos de Recubrimientos PVD
Cada recubrimiento tiene una composición química distinta que determina su color, dureza y temperatura máxima de operación:
- TiN (Nitruro de Titanio): el más común. Su color dorado y su dureza en el rango de 2,000-2,500 HV lo hacen ideal para brocas y herramientas de corte estándar.
- CrN (Nitruro de Cromo): soporta temperaturas más altas que el TiN y reduce la acumulación de material en conformado y fundición. En pruebas de Surface Solutions, produce más de 500 piezas manteniéndose apenas tibio al tacto, frente a solo 15 piezas con recubrimientos convencionales que se sobrecalientan.
- Alpha Coating: el recubrimiento especializado de Surface Solutions, diseñado para retrasar la necesidad de reafilado en matrices y punzones de formado de metal.
Aplicaciones en Manufactura y Herramientas Industriales
El PVD industrial se usa ampliamente en:
- Formado y conformado de metal
- Punzonado y troquelado de alto volumen
- Fabricación de instrumentos médicos
- Herramientas de corte (brocas, fresas, insertos de carburo)
- Moldes de inyección y componentes de desgaste
En estas industrias, el recubrimiento reduce la fricción entre la herramienta y el material trabajado, lo que disminuye el uso de lubricante y mejora el acabado de las piezas. Menos fricción también significa menos calor generado, un factor que abordamos en la siguiente sección.
Beneficios del Recubrimiento PVD para Herramientas y Piezas Industriales
Más Piezas Antes de Reafilar

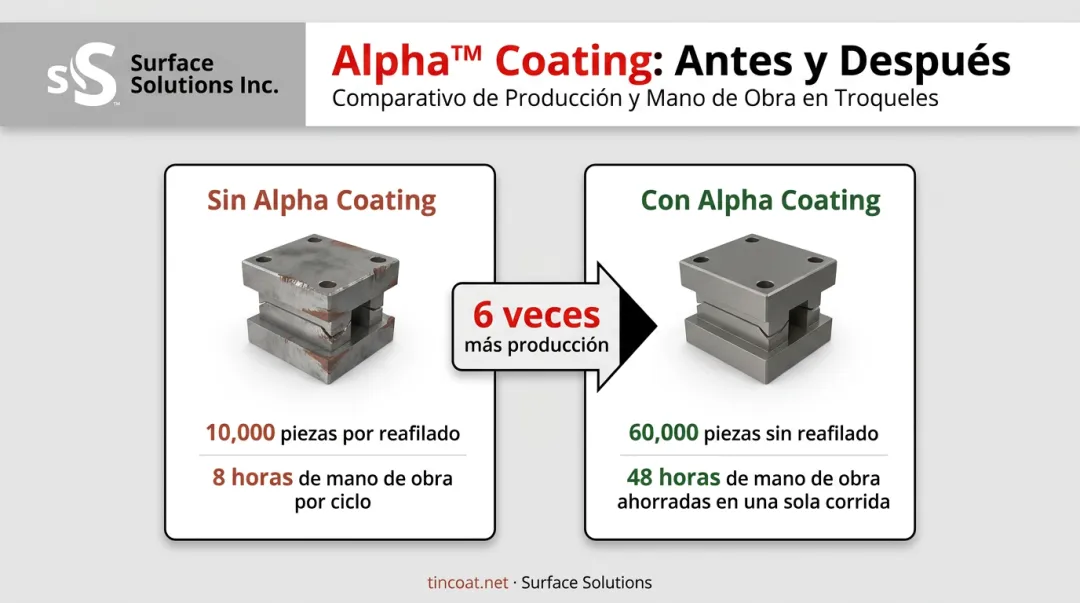

El beneficio más citado por los clientes de Surface Solutions es la reducción en la frecuencia de reafilado. Un cliente que producía piezas de estampado necesitaba reafilar cada 10,000 piezas. Tras aplicar el Alpha Coating, completó una corrida de 60,000 piezas sin un solo reafilado, seis veces más producción entre mantenimientos.
Esa mejora se traduce en ahorro directo de mano de obra. Cada ciclo de reafilado requiere retirar la herramienta de la prensa, procesarla y reinstalarla, un proceso de aproximadamente 8 horas. Al eliminar seis ciclos en esa corrida, el cliente ahorró 48 horas de trabajo en un solo pedido.
Menos Fricción y Menor Acumulación de Material
La superficie lisa y dura del PVD reduce la fricción entre la herramienta y el material trabajado, lo que se traduce en menos desgaste y mejor acabado. Un cliente de formado de metal reportó mejoras claras tras cambiar a Alpha Coating:
- Eliminó por completo el pulido que antes hacía varias veces por corrida
- Redujo la acumulación de material base en la herramienta
- Mejoró la calidad superficial de las piezas terminadas
En una comparación directa entre punzones M4 con Alpha Coating y TiN, operando bajo las mismas condiciones sobre acero galvanizado de 0.057", el punzón con Alpha mostró casi nula acumulación de material, mientras que el TiN presentó acumulación considerablemente mayor. El cliente también observó menos astillado en el filo, lo que redujo el desgaste transferido a la matriz.
Resistencia Térmica: El Caso del CrN
El manejo del calor también varía según el recubrimiento elegido. En una aplicación de formado de acero inoxidable, un troquel con Alpha Coating produjo apenas 15 piezas antes de que salieran "demasiado calientes para tocar".
El mismo troquel, con CrN, produjo más de 500 piezas apenas tibias al tacto, una diferencia superior a 33 veces en producción por corrida.
Estos resultados no son aislados. Un estudio publicado en PMC sobre matrices de estampado encontró que el recubrimiento TiAlN extendió la vida útil 2.5 veces frente a matrices sin recubrir (estudio sobre recubrimiento TiAlN en matrices de estampado). El multiplicador exacto depende del recubrimiento, sustrato y aplicación, pero la tendencia es consistente.
Recubrimiento PVD vs. Cromado y Otros Recubrimientos
Un Proceso Físico Frente a un Baño Químico
El cromado tradicional utiliza un baño electrolítico con ácido crómico para depositar metal mediante corriente eléctrica. El PVD, en cambio, es un proceso físico realizado en cámara de vacío, sin baños líquidos ni químicos peligrosos.
Esta diferencia no es solo operativa. La OSHA identifica al cromo hexavalente (el compuesto usado en el cromado) como carcinógeno asociado a cáncer de pulmón y de vías respiratorias, además de asma ocupacional y daño renal (OSHA, efectos en la salud del cromo hexavalente). El PVD elimina esa exposición por completo.
Dureza y Variedad de Acabados
Los recubrimientos PVD alcanzan 2,000 a 3,400 HV de dureza, frente a los 800-1,200 HV típicos del cromo duro aeroespacial. El PVD también ofrece más variedad de colores —dorado, gris, negro, bronce— algo que el cromado no iguala.
| Característica | PVD | Cromado Duro |
|---|---|---|
| Proceso | Vaporización en vacío | Electrodeposición en baño químico |
| Dureza típica | 2,000-3,400 HV | 800-1,200 HV |
| Residuos tóxicos | No | Sí (cromo hexavalente) |
| Variedad de color | Alta | Limitada |

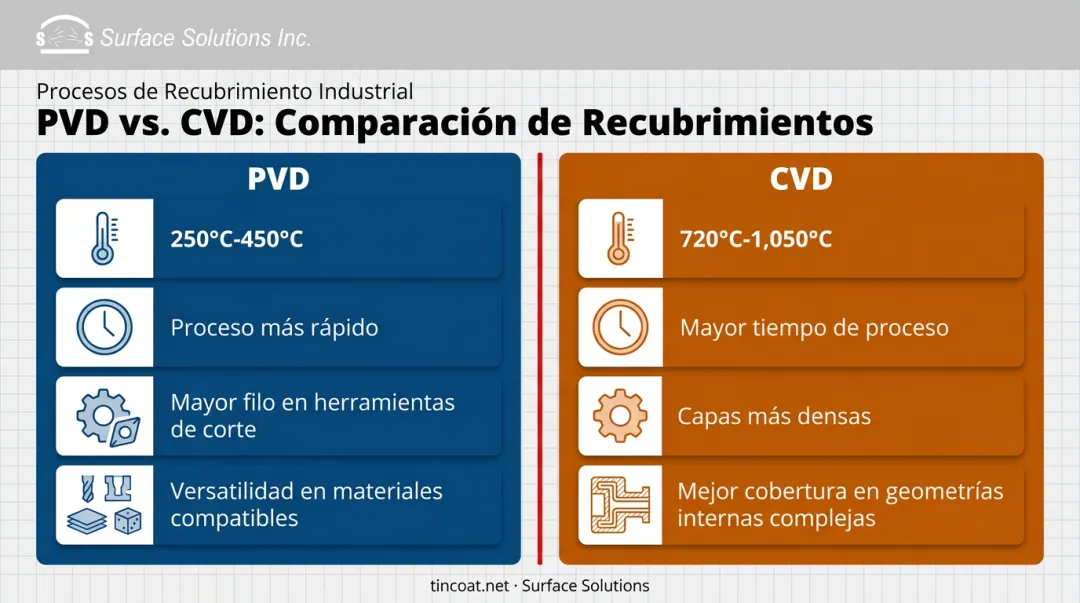

PVD vs. CVD: ¿Cuál Elegir?
El PVD opera a temperaturas más bajas (250°C-450°C) y es más rápido y versátil en materiales compatibles. El CVD, en cambio, opera entre 720°C y 1,050°C y logra capas más densas con mejor cobertura en geometrías internas complejas. Sin embargo, este proceso requiere mayor tiempo y produce menor filo en herramientas de corte de precisión.
Preguntas Frecuentes
¿Qué es el recubrimiento PVD?
Es un proceso de deposición física de vapor que vaporiza un metal dentro de una cámara de vacío y lo deposita átomo por átomo sobre una pieza, formando una capa ultra delgada y resistente al desgaste.
¿Cuánto cuesta el recubrimiento PVD?
El costo varía según el tamaño de la pieza, el tipo de recubrimiento (TiN, CrN, Alpha) y el volumen del pedido. Para aplicaciones industriales, conviene solicitar una cotización personalizada.
¿Es mejor el recubrimiento PVD que el cromado?
El PVD ofrece mayor dureza, mejor resistencia a la corrosión y es un proceso más limpio que el cromado tradicional. Aun así, la elección depende de la aplicación específica.
¿Es tóxico el recubrimiento PVD para los humanos?
No. El PVD es uno de los procesos de recubrimiento más seguros, ya que no utiliza químicos tóxicos ni genera subproductos peligrosos, lo que permite su uso incluso en instrumentos médicos.
¿Cuánto dura un recubrimiento PVD?
La duración depende del tipo de recubrimiento, el sustrato y la aplicación. Recubrimientos especializados como Alpha Coating han multiplicado por seis la vida útil de herramientas de corte en casos documentados.
¿Se puede aplicar PVD a cualquier metal o herramienta?
El PVD es compatible con la mayoría de aceros, carburos y otros metales conductivos, pero no se aplica sobre aluminio ni aleaciones de zinc. Se recomienda evaluar cada caso con un proveedor especializado.
